一、環境檢測無人船VR實訓實驗系統概述
隨著水環境治理力度加大、飲用水安全標準提升以及環保產業的快速發展，水質檢測工作已經成為了守護生態水生態安全的關鍵環節，其中水庫、河口、人工湖等水域場景的水體檢測工作尤為重視，但專業人才需求短缺、技能崗位匹配度低等難題頻頻出現，制止了檢測工作的開展及更精細動作的開展，教學實操存在諸多現實困境。因此，我們支持采用河南蘭幻軟件技術有限公司提供的環境檢測無人船VR實訓實驗系統，憑借沉浸式模擬、高安全性、低沉本等優勢，為水質檢測人才提供創新解決方案，有效彌補教育短板，助力培養符合行業規范的高素質人才。通過搭載多種傳感器，使得無人船可以在作業時實時采集檢測到所處水域的多項指標，為水質檢測、水質污染環保工作提供有力支持。
環境檢測無人船VR實訓實驗系統是一種將虛擬現實（VR）技術與水面無人船平臺深度融合的智能控制系統。它通過構建一個沉浸式的虛擬操作環境聲音，極大提升了環境監測作業的直觀性、安全性和效率。
環境檢測無人船VR實訓實驗系統集成了機器人技術、傳感器技術和人工智能的水面自主航行平臺，正在變革傳統的水環境監測方式。能夠?qū)崿F(xiàn)精準、高效、安全的水質采樣與實時監測，為水域環境保護和管理提供強大的技術支持。（1）自主巡航與精準定位：無人船依靠GPS/北斗等衛星導航系統實現厘米級的高精度定位，能按照預設航線自主航行，具備動態避障和自動返航功能，真正實現了無人化作業。（2）水質實時監測：通過搭載多參數水質傳感器，無人船可每秒實時采集水體的pH值、溫度、濁度、溶解氧（DO）、電導率、化學需氧量（COD）、氨氮等關鍵指標，數據實時回傳至管理平臺。（3）自動采樣與分析：無人船可通過泵吸或抓取等方式，在指定深度（如地表水下0.5米）精準采集水樣，并存放在船載采樣瓶中，供實驗室進一步深度檢測。部分無人船還具備一定的現場分析能力。（4）數據傳輸與智能管理：所有監測數據、圖像及船體狀態信息通過4G、Wi-Fi或數傳電臺實時傳輸至云端智慧管理平臺。平臺集成數據管理、分析預警和指揮調度功能，可實現全要素可視化監控。
1.1、系統協同VR設備-HTC VIVE Pro2
環境檢測無人船VR實訓實驗系統需聯合HTC VIVE Pro2設備協同使用。
HTC VIVE Pro2是一款面向高端PC VR體驗的專業級虛擬現實頭顯，它主打極致的視覺清晰度、舒適的佩戴感和強大的兼容性，非常適合追求頂級沉浸感的VR游戲玩家、開發者以及有專業應用需求的用戶。
極致視覺體驗：5K級別的分辨率和120Hz的高刷新率，確保了畫面極其清晰、流暢，能大大降低”紗窗效應”。
專業精準追蹤：依托SteamVR燈塔追蹤技術，能提供毫米級的精準定位，動作捕捉可靠。
舒適佩戴感受：VIVE Pro 2在人體工程學上做了優化。可調節的IPD（瞳距）、頭帶和耳機，加上良好的重量平衡，即使長時間使用也不易感到疲勞。
豐富生態兼容：它兼容幾乎所有SteamVR生態的配件
沉浸感與臨場感：操作員可獲得第一人稱視角，仿佛親臨水域現場，對環境有更直觀、全面的感知，提升了監控效果和決策準確性。
遠程操作與安全保障：人員無需親臨現場，即可在舒適的控制中心遠程操作無人船，特別是在危險或難以進入的水域，極大保障了人員安全。
直觀交互與智能控制：VR手柄等自然交互方式降低了操作復雜度，使得控制更加直觀便捷。
多源信息融合呈現：系統能將視頻、傳感器數據、地圖信息、船體狀態等多維度數據在三維空間中融合顯示。
1.2環境檢測無人船VR實訓實驗系統數據體驗
顯示各種實景條件下的數據，水文與環境數據流速、流向、水溫、濁度、PH值、電導率、等實時虛擬數據，以及導航與定位數據預測數據、經度、緯度、濕度、風速、航向、航速等，使體驗者能感受到現代環境檢測無人船讀取的各種實時數據采集及分析數據。
環境檢測無人船VR實訓實驗系統包含環境河流和現代房間船體拆裝實景場景，可以在房間自主漫游（左手柄觸摸板控制）或?qū)в[跳轉方式體驗感興趣的場景點位；
環境檢測無人船VR實訓實驗系統可以實現不同天氣條件下的實景體驗，如春、夏、秋、冬四季的場景；
環境檢測無人船VR實訓實驗系統支持無人船設備控制、實時查看水環境數值，如下內容：
（1）無人船拆裝控制；
（2）無人船手動控制；
（3）無人船自動控制；
環境檢測無人船VR實訓實驗系統，簡單來說，就是通過虛擬現實（VR）技術來遠程、沉浸式地操控和體驗無人船作業的系統。它將無人船的”身”與操作員的“眼、手、腦”通過虛擬空間連接起來，實現了一種革命性的交互模式。其功能可以劃分為三大層面：感知與呈現、控制與交互、管理與應用。

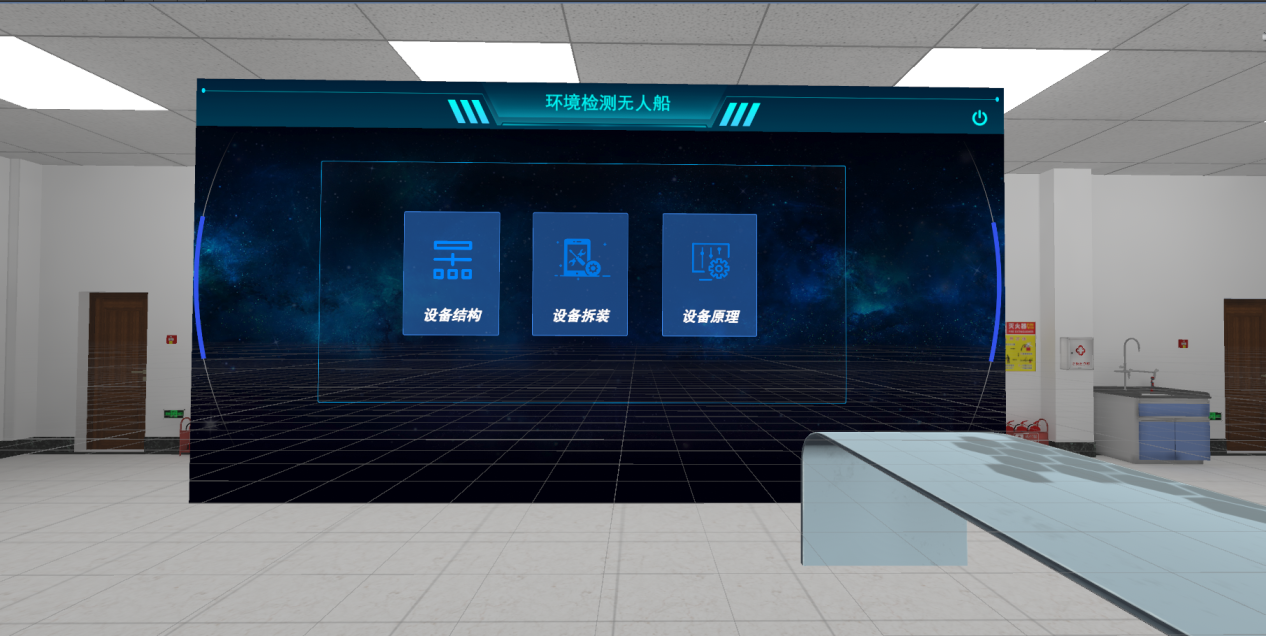

進入環境檢測無人船VR實訓實驗系統主界面。
如下圖所示：
進入環境檢測無人船VR實訓實驗系統主要功能控制區域（界面）：分為三大塊.

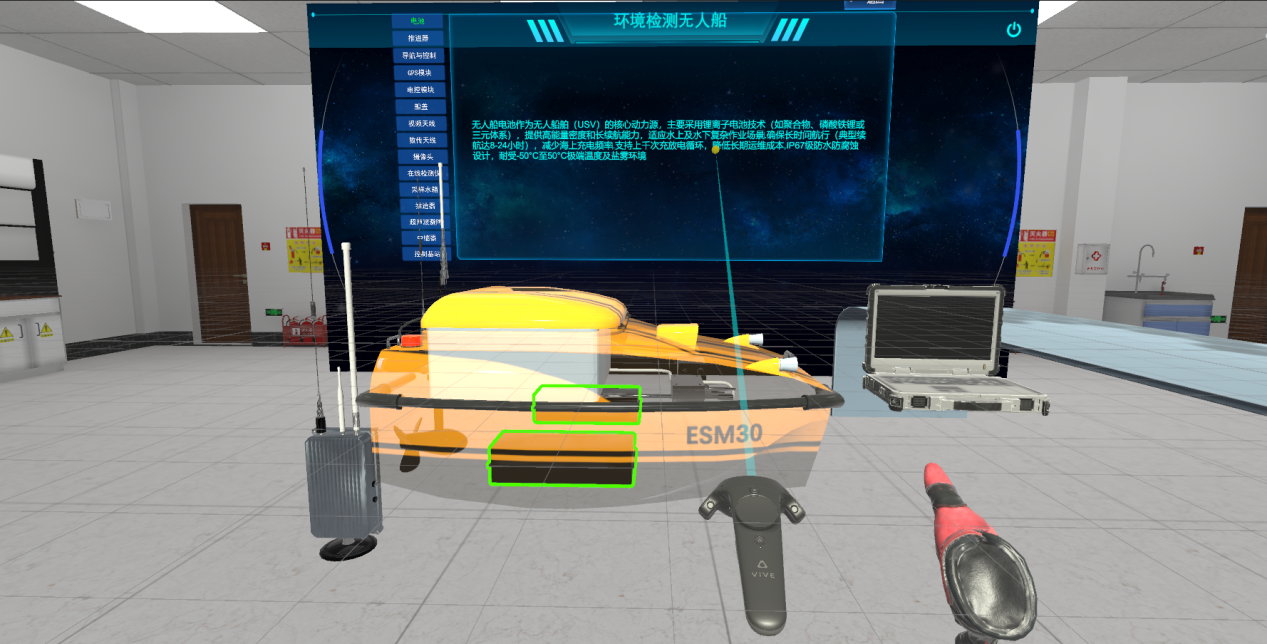

環境檢測無人船VR實訓實驗系統針對無人船配置知識認知學習內容，點擊每個按鈕進行語音文字介紹無人船及各部件工作原理、無人船設備組成等。如圖下：

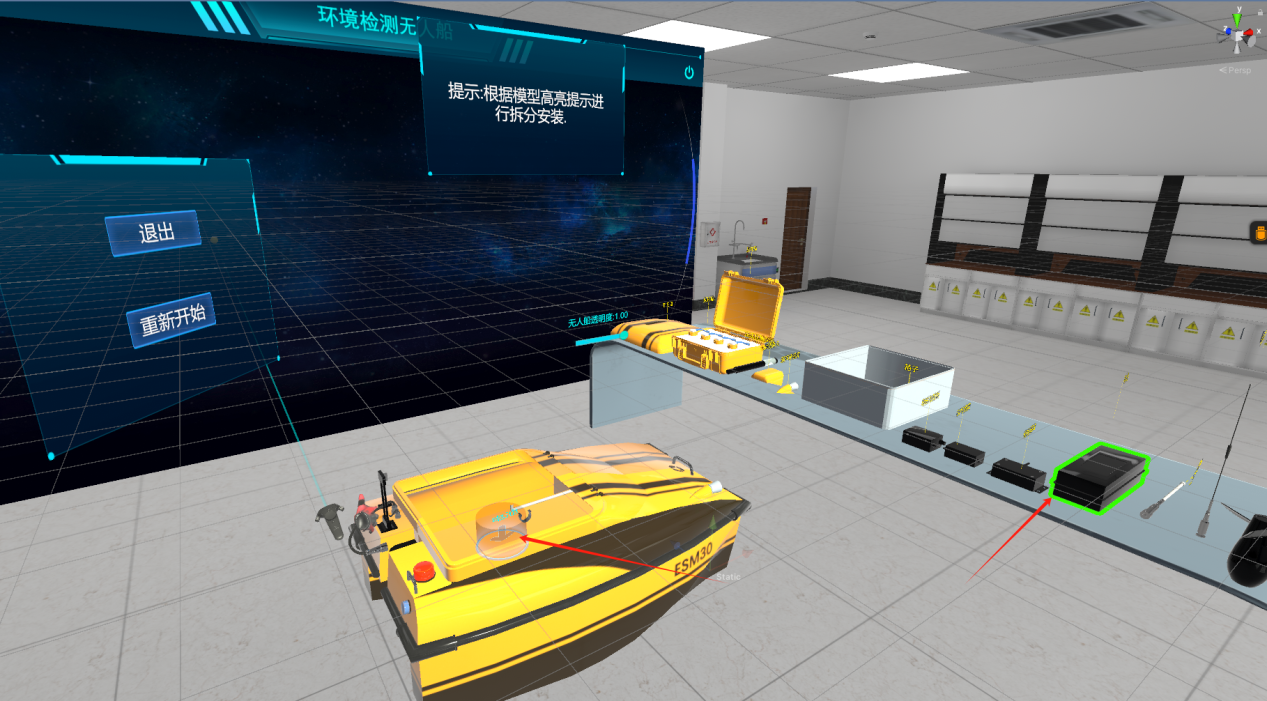

無人船設備拆裝功能，VR模擬現實拆裝，左手柄（觸摸板）移動，右手柄（握力鍵或扳機鍵）根據物體高亮提示進行拿起拆，松開后物體移到座子上.如圖下：
全部拆分完成后進行通過高亮零件對座子上的零件進行組裝到對應的提示位置.
如圖下：

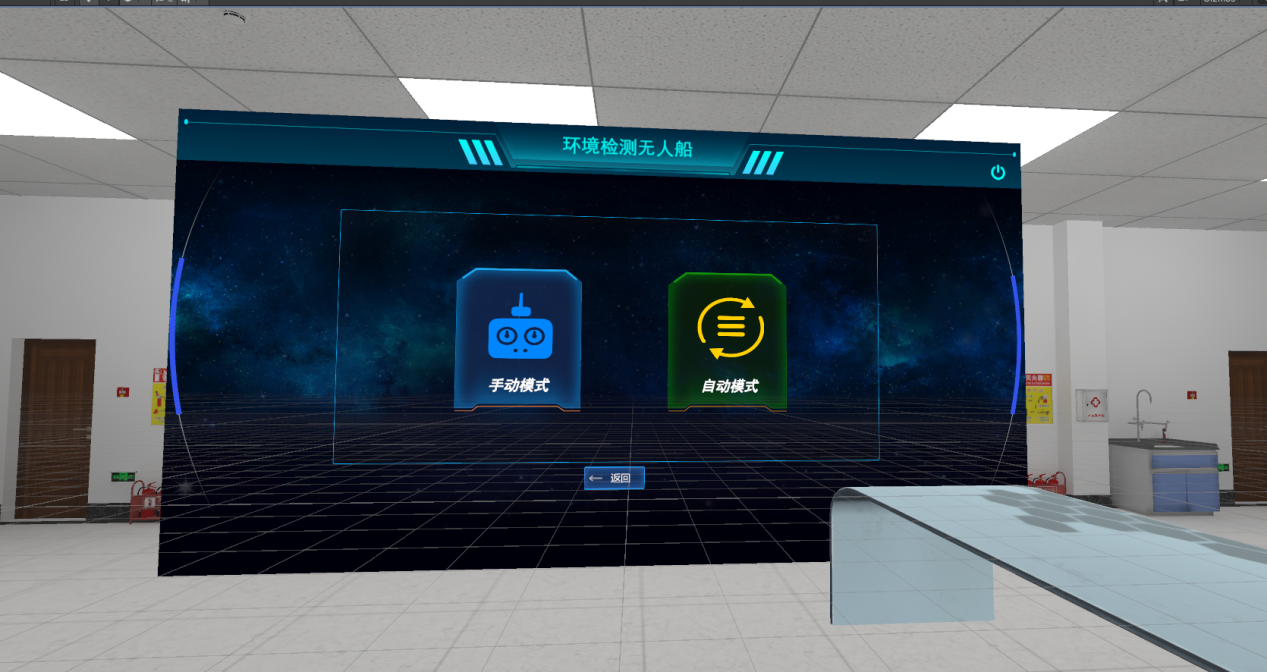

VR操作分為手動模式跟自動模式、手動模式。
進入場景后。

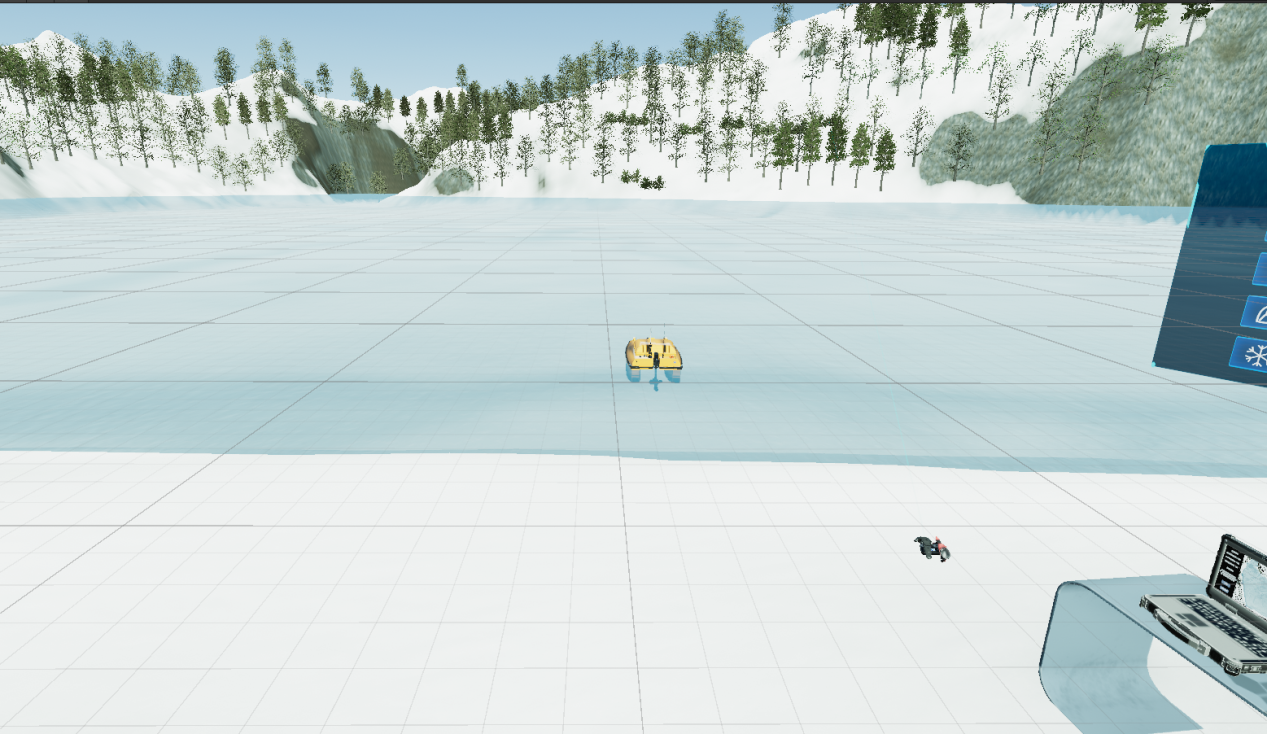

可以實現不同天氣條件下的實景體驗，如春、夏、秋、冬四季的場景。如圖——冬：
注意：通過點擊左側手柄射線（扳機鍵）電腦進行開始地圖。
通過左手柄的射線指針進行拖動右側數據進行設置記錄，當前是默認，可以從新編輯。編輯完成后點擊開始。

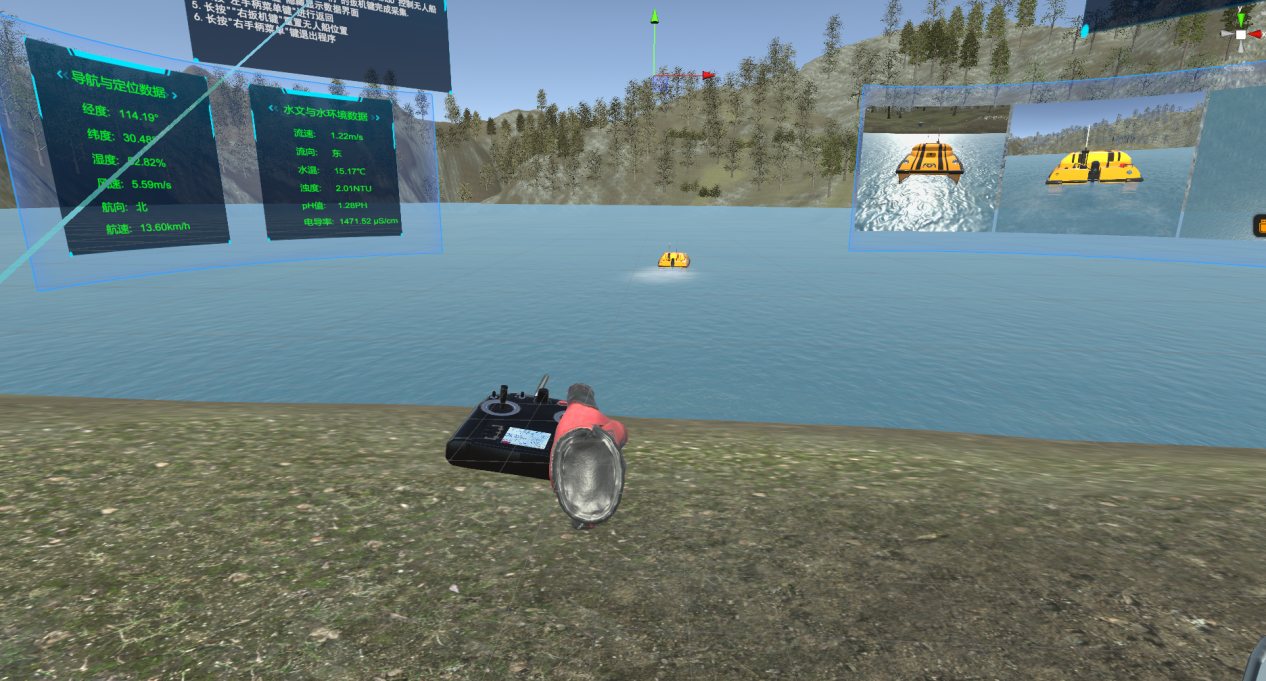

通過左右手柄進行控制如下：
1.按“右手柄”的觸控板”的上下左右“或者鍵盤”WASD'控制無人船

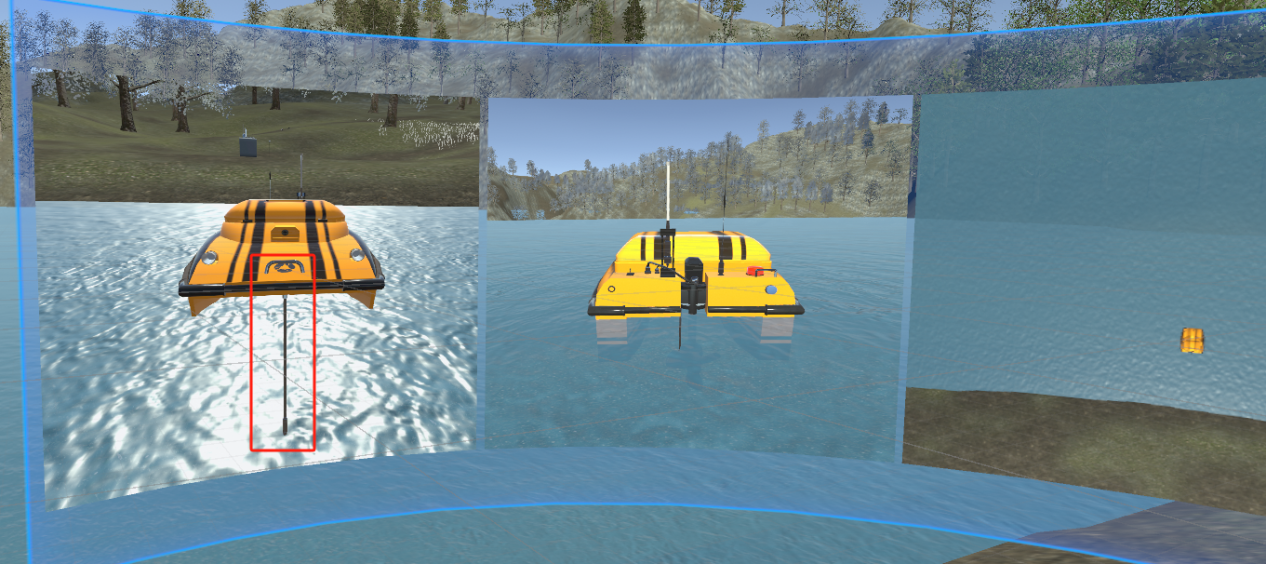

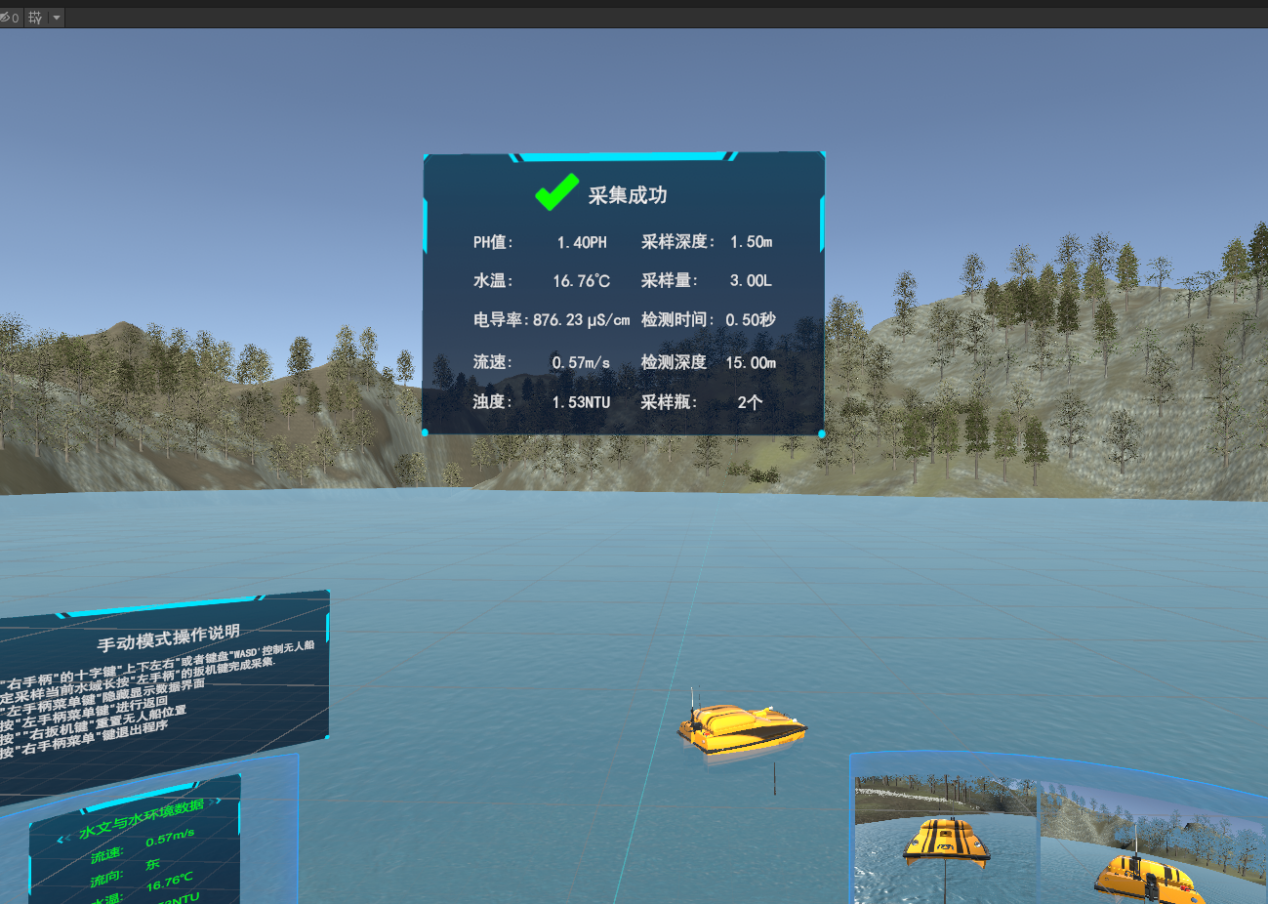

2.確定采樣當前水域長按“左手柄”的扳機鍵完成采集.采集數據桿子放下，如圖下：
3.按“左手柄菜單鍵”隱藏顯示數據界面
4.長按“左手柄菜單鍵”進行返回到房間
5.長按“右扳機鍵”重置無人船位置
6.長按“右手柄菜單”鍵退出程序
注意：不要把無人船開到岸上或碰撞到地面或山體，長按”右扳機鍵”重置無人船位置.

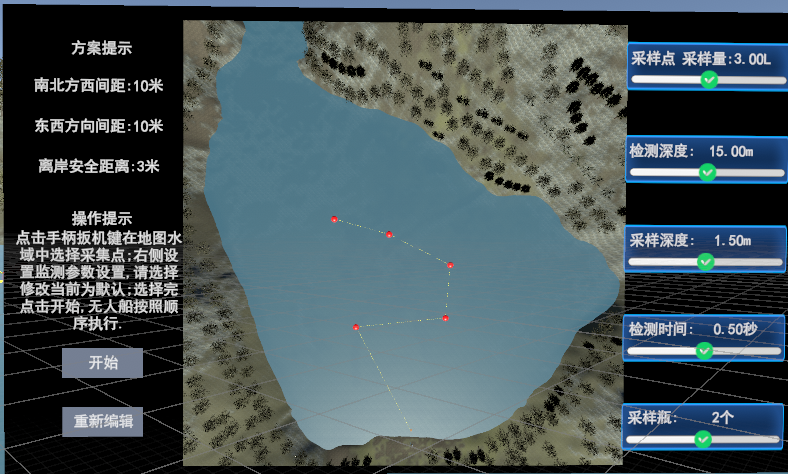

左側手柄指針射線指到水域位置按動（扳機鍵）進行繪制檢測點位，點位生成路徑規劃，右側數據編輯，路徑錯誤，可以從新編輯路徑。
點擊開始，根據編輯好的路線進行行駛，編輯的點位會停留5秒進行放下桿子進行采集數據彈出提示當前位置水環境數據。

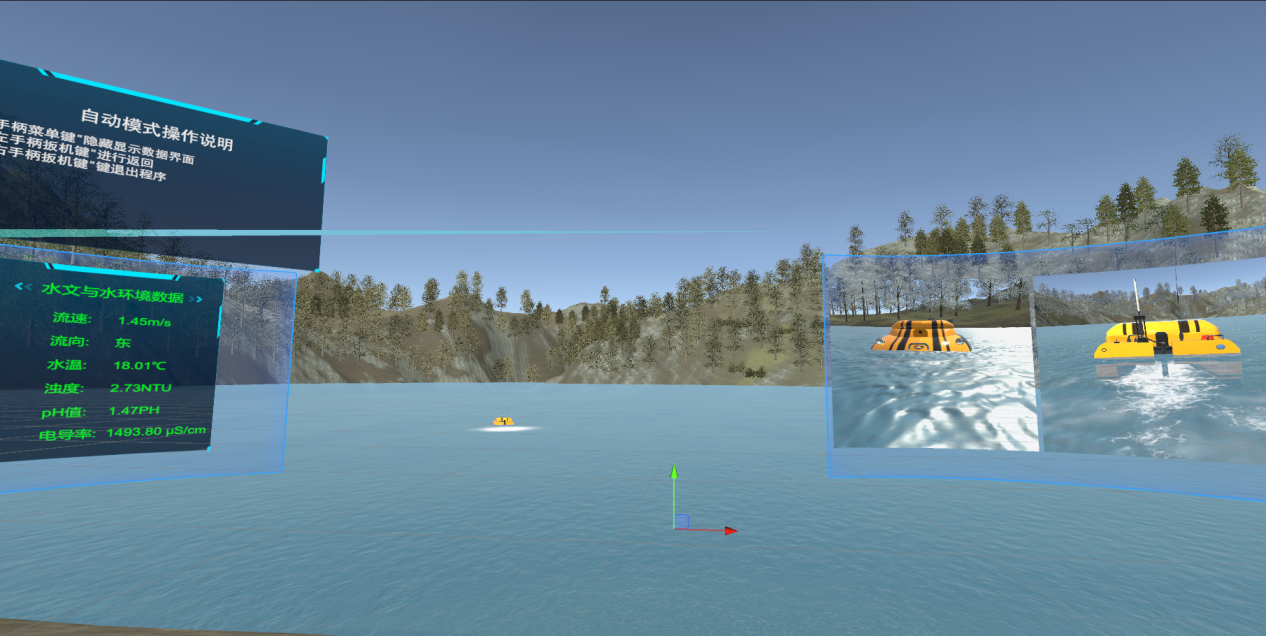

自動模式操作提示
1.按”左手柄菜單鍵”隱藏顯示數據界面
2.長按”左手柄扳機鍵”進行返回
3.長按”右手柄扳機鍵”鍵退出程序
